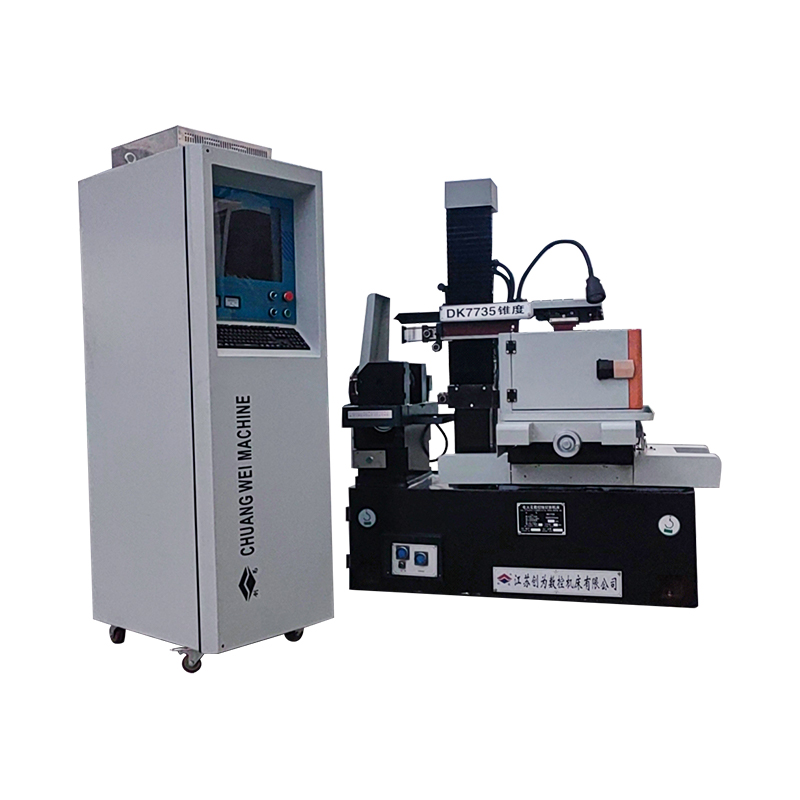

DK7745FZ High Precision Stepper CNC EDM Wire Cutting Machine

1 、 Maskinsengen er laget av harpikssandstøping, etter at den andre tempereringsdeformasjonen er liten og høy styrke.
2 、 med stabil ytelse, høy utgangseffekt, hurtigskjærehastighet, høy overflatefinish, lavt tap av molybdentråd og så videre. Ultra-lavt tap av molybden, reduserer behandlingskostnadene betydelig.
3. Integrering av programmering og kontroll: Kompleks grafikk kan konverteres til DXF ved CAD, sanntidssporing av behandlingsgrafikk og en rekke prosesseringsstatusskjermer, men har også et minne om strømbrudd, kortslutning tilbake, ødelagt trådbeskyttelse, automatisk avstengning, vilkårlig vinkelrotasjon og andre funksjoner.
4. Vedtak av merkevarekutting av spesiell frekvensomformer for å kontrollere trådtransportmotoren, uendelig variabel hastighetsregulering, med induksjonsbryter kontaktløs reversering, ingen gnist interferens når du reverserer, ingen reverserende støy, jevn motorisk drift, forbedrer påliteligheten og sikkerheten til maskinverktøyet. $$

Det grunnleggende prinsippet for EDM -trådskjæring er å bruke verktøyelektroden til pulsutladning på arbeidsstykket for å oppnå behandlingen, EDM -ledningsbehandlingsbehandling trenger ikke å lage støpeelektroden, bruk av finmetalltråd (vanligvis kalt molybdentråd) som verktøyelektrode. Den positive polen til pulsen strømforsyning er koblet til arbeidsstykket, og den negative polen er koblet til molybdenen ledningen; Molybden -ledningen beveger seg frem og tilbake i en viss hastighet, og den kommer kontinuerlig inn og kommer ut av utslippsområdet; Samtidig sprayes et flytende medium mellom molybdentråd og arbeidsstykket. Så lenge operatøren effektivt kontrollerer hastigheten og banen til molybdentrådens bevegelse mot arbeidsstykket, kan den nødvendige formen og størrelsen på arbeidsstykket kuttes. Banen til arbeidsstykkets bevegelse dannes av X- og Y -bevegelsene til koordinatbordet (to kontrollerte trinnmotorer i langsgående og tverrgående retninger).
Hovedmaskinen til DK-serien CNC Wire-Cutting Machine Tool er sammensatt av et seng, arbeidsbord, trådtransportenhet, wireframe, kjølevæsketank, maskinens elektriske apparater, tilbehør og andre komponenter. Den er basert på sengen, og bordet, ledningsbæreren og trådrammen er installert på samme baseoverflate av sengen.
Følgende introduseres separat:
1） seng
Sengen er en harpiks-støpejern av boktypen, som er en hel støpestruktur, hvor den øvre delen er montert på arbeidsbilen, ledningslagringssylinderen, wirefram, belysning og andre komponenter.
2） Arbeidsbord
Arbeidsbordet er hovedsakelig sammensatt av et arbeidsbord, midtre dragplate, kuleskrue og variabel hastighetsgirkasse, etc. Den langsgående og tverrgående bevegelsen av dragplaten vedtar henholdsvis kulehåndteringsstrukturen ved å tråkke motoren gjennom to par av backlash -utstyret for å oppnå bevegelsen av arbeidsbordet. Ballskruen har fordelene med høy transmisjonspresisjon, høy effektivitet og lang levetid.
(3) Silketransportenhet
Lagringssylinderen er sammensatt av en tynnvegget hul sylinder. Motor gjennom kontakten for å drive lagringssylinderrotasjonen, mens lagringssylinderen som gjengjelder bevegelsen fra girhastigheten etter skruen for å drive trådtransportenhetens draplate.
Den hyppige retningsendringen av trådlagringssylinderdragplaten kontrolleres av et sett med induktive brytere, som er enkelt og følsomt i drift, og venstre og høyre støtfangere er utstyrt med en overbelastningsforsikringsenhet, som kutter av strømmen på trådtransportmotoren når den induktive bryteren mislykkes i å endre retning.
4） Wireframe
Molybden -ledning er som et lukket drivbelte, drevet av hjulet for å jobbe frem og tilbake, rader med hjul og et par ledende hjul av molybdentråd pakket rundt driftssyklusen.
Guidehjulet vedtar en forseglet seksjon av molybdentråd vertikalt.
5） Kjølevæsketank
Vannpumpen sender arbeidsvæsken til prosesseringsområdet, slaggen akkumuleres i den skitne boksen, som må rengjøres regelmessig, og den arbeidende kjølevæsken bruker dx-1 saponifisert væske.
6） Tilbehør
① Limtur: Grupper av inventar for å fikse den flate formen eller sylindriske arbeidsstykket, avdelingen for trykkplateskruestruktur, med T-type skruer for å fikse armaturen på arbeidsbilen.
② Veiv: Brukes til å vikle silken roterer silkestedringssylinderen.
③ Tett ledningshjul: Brukes til manuell spenning av molybdentråd.
